Цифровая системы передачи ЦСП-30. Гибкий мультиплексор М30АЕ |
Показать цены
ЦСП-30. М30АЕ
| Наименование | Описание |
Цена с НДС | М30АЕ | | Кассета М30АЕ | Конструктив 3U, 19“, кроссплата | 11 292,60 руб. | | Шкаф 3U | Шкаф для установки выносного блока М30АЕ (560х500х200)мм | 6 431,00 руб. | Платы канальных окончаний | | АК-02 | Двухпроводная абонентская линия со стороны абонента - 4 канала со скоростью 32 кбит/с | 9 086,00 руб. | | АК-03 | Двухпроводная абонентская линия со стороны абонента - 2 канала со скоростью 64 кбит/с | 4 932,00 руб. | | АР-01 | Двухпроводная абонентская линия со стороны абонента - 2 канала со скоростью 64 кбит/с с индукторным вызовом | 6 844,00 руб. | | АС-02 | Двухпроводная абонентская линия со стороны станции. 4 канала со скоростью 32 кбит/с | 8 738,00 руб. | | АС-03 | Двухпроводная абонентская линия со стороны станции. 2 канала со скоростью 64 кбит/с | 4 779,00 руб. | | ВЕ-01 | Интерфейс Ethernet 100Base-TX, скорость передачи- 64/128 кбит/с | 6 466,40 руб. | | ДС-01 | Интерфейс V.35, RS-232, RS-530, скорость передачи 64/128 кбит/с | 7 611,00 руб. | | ДС-02 | Интерфейс RS-232, скорость передачи 9,6 / 19,2 / 28,8 / 38,4 / 57,6 кбит/с, занимает один КИ | 7 670,00 руб. | | СА-01 | Трёх/четырёх проводная связь аналоговой АТС СЛ/2ВСК по табл. 7.18. Исходящая связь | 4 708,20 руб. | | СВ-01 | Четырех/шести проводная схема соединительных линий аналоговых АТС 2 канала со скоростью 64 кбит/с | 4 413,20 руб. | | СЦ-01 | Трёх/четырёх проводная связь аналоговой АТС СЛ/2ВСК по табл. 7.18. Входящая связь. | 5 817,40 руб. | | СЦ-02 | Трёх/четырёх проводная входящая связь аналоговой АТС на соединительных линиях междугородней связи. 2ВСК по табл. 7.19 | 5 852,80 руб. | | СЧ-01 | Конвертер частотной сигнализации 2600 Гц в 2ВСК для сопряжения с оборудованием К60-п | 4 672,80 руб. | | СЧ-03 | Плата СЧ-03. Конвертор частотной сигнализации 2100 Гц в 1 ВСК (совместно с платой АР-01) | 4 672,80 руб. | Платы кросскоммутации | | КМ-01 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1 | 17 416,80 руб. | | КМ-03 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта E1, 1 порт V.35 | 17 995,00 руб, | | КМ-06 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 1 порт Ethernet 100Base-TХ | 21 358,00 руб. | | КМ-09 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 1 порт Ethernet 100Base-TХ или 2 порта Е1, 2 порта ИКМ-15, 1 порт Ethernet 100Base-TХ | 23 128,00 руб. | | КМ-10 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 2 порта Ethernet 100Base-TХ или 2 порта Е1, 2 порта ИКМ-15, 2 порта Ethernet 100Base-TХ | 27 069,00 руб. | Системные платы | | ГС-01 | Обработка группового сигнала и контроль каналов сигнализации и параметров каналов ТЧ. Один стык Е1. | 15 222,00 руб. | Источники питания | | СН-02 | Преобразование напряжения дистанционного питания, подаваемого по одной паре от ДП-04, в постоянное напряжение -60В | 6 608,00 руб. | | ДП-03 | Дистанционное питание выносного мультиплексора М30АЕ через фантомную цепь платы ГС-01, ММ по двум парам (совместно с блоком СН-01) | 10 030,00 руб. | | ДП-04 | Дистанционное питание выносного мультиплексора М30АЕ по одной паре (совместно с блоком СН-02) | 10 974,00 руб. | | ИП-11 | Источник питания от станционной батареи (36…72)В. Сетевой мониторинг оборудования через порт Ethernet 100Base-ТХ. Подключение модулей контроля параметров необслуживаемых объектов связи из комплекта оборудования КП-01. | 11 670,20 руб. | | СН-01 | Преобразование напряжения сети ~220В или напряжения дистанционного питания, подаваемого по 2-м парам от ДП-03, в постоянное напряжение -60В | 6 844,00 руб. | | СН-04 | Преобразование напряжения дистанционного питания, подаваемого по 2-м парам от ДП-01 или ДП-06, в постоянное напряжение -60В с \\\\\\\"подпиткой\\\\\\\" от аккумуляторов | 6 608,00 руб. |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
ОПИСАНИЕ
 | Назначение
Цифровая система передачи ЦСП-30 предназначена для организации соединительных линий аналоговых и цифровых АТС, каналов передачи данных, линейных трактов xDSL, уплотнения абонентских линий. |
| Достоинства ЦСП-30
Относительно невысокая цена, широкий выбор канальных интерфейсов и возможностей, в том числе АДИКМ-уплотнение каналов прямых абонентов (передача 60 голосовых каналов в потоке Е1), повышение дальности передачи за счет использования xDSL интерфейсов, организация линейного тракта по одной или двум парам телефонного кабеля типа Т, ТП, КСПП, МКС и т.п. |

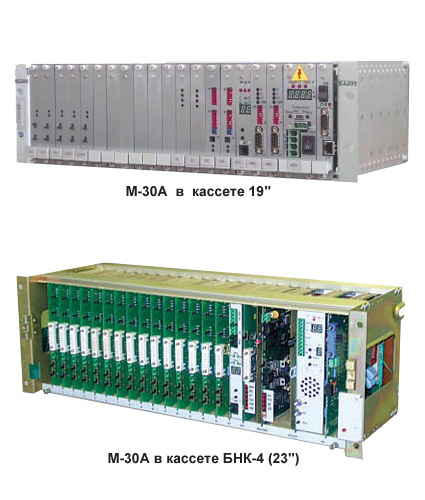

| Гибкий мультиплексор М30АЕ
Блок мультиплексора М30АЕ входит в состав цифровой системы передачи ЦСП–30 и представляет собой кассету евроконструктива 19", к кроссплате которой подключаются системные платы и платы канальных окончаний. Может устанавливаться на станции или как удаленное (выносное) устройство вне станции.
Станционный блок М30АЕ устанавливается в конструктивы 19".
Выносной блок М30АЕ устанавливается в навесной шкаф в качестве выносного устройства абонентского уплотнения. |
| Функциональные возможности ЦСП-30 на базе мультиплексора М30АЕ
организация соединительных линий аналоговых и цифровых АТС;
уплотнение абонентских и соединительных линий;
организация выделенных каналов передачи данных с интерфейсами V.35, RS-232, RS-530, Ethernet 10 Base-T;
кросскоммутация каналов 64 кбит/с;
локальная диагностика и поддержка сетевой системы мониторинга;
возможность установки в навесной шкаф в качестве выносного абонентского устройства с организацией дистанционного питания;
защита линейных и абонентских интерфейсов от грозовых и промышленных перенапряжений в соответствии с рекомендациями МСЭ-Т К17;
два дополнительных места для установки станционных модемов линейного тракта G.SHDSL (G.SHDSL bis, G.SHDSL bis с выделением каналов на НРП) или плат оптического линейного тракта ВС-01, ОТ-01 (ОТ-02);
на любое из мест для канальных окончаний может устанавливаться плата контроля параметров КП-01.
комплектование при заказе и в процессе эксплуатации любыми платами из состава мультиплексора в произвольном сочетании и количестве до полного заполнения кассеты. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики
| Конструкция: |
Станционный блок М30АЕ: конструктив 19", 483×133×260 мм
Выносной блок М30АЕ: навесной шкаф, 650×360м260 мм
|
| Электропитание: |
Станционный блок М30АЕ: от станционного источника с напряжением 36...72 В.
Выносной блок М30АЕ: от сети переменного напряжения 220 В частотой 50 Гц или дистанционное (±120 В) по рабочим парам линейного кабеля
|
| Вес: |
не более 10 кг |
| Условия эксплуатации: |
Температура окружающего воздуха – от 5 до 40° C
Относительная влажность воздуха – до 95 % при температуре до 30° C
|
Цены и конфигурации |
|
* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. ЦСП-30. М30АЕ
| Наименование | Описание |
Цена с НДС | М30АЕ | | Кассета М30АЕ | Конструктив 3U, 19“, кроссплата | 11 292,60 руб. | | Шкаф 3U | Шкаф для установки выносного блока М30АЕ (560х500х200)мм | 6 431,00 руб. | Платы канальных окончаний | | АК-02 | Двухпроводная абонентская линия со стороны абонента - 4 канала со скоростью 32 кбит/с | 9 086,00 руб. | | АК-03 | Двухпроводная абонентская линия со стороны абонента - 2 канала со скоростью 64 кбит/с | 4 932,00 руб. | | АР-01 | Двухпроводная абонентская линия со стороны абонента - 2 канала со скоростью 64 кбит/с с индукторным вызовом | 6 844,00 руб. | | АС-02 | Двухпроводная абонентская линия со стороны станции. 4 канала со скоростью 32 кбит/с | 8 738,00 руб. | | АС-03 | Двухпроводная абонентская линия со стороны станции. 2 канала со скоростью 64 кбит/с | 4 779,00 руб. | | ВЕ-01 | Интерфейс Ethernet 100Base-TX, скорость передачи- 64/128 кбит/с | 6 466,40 руб. | | ДС-01 | Интерфейс V.35, RS-232, RS-530, скорость передачи 64/128 кбит/с | 7 611,00 руб. | | ДС-02 | Интерфейс RS-232, скорость передачи 9,6 / 19,2 / 28,8 / 38,4 / 57,6 кбит/с, занимает один КИ | 7 670,00 руб. | | СА-01 | Трёх/четырёх проводная связь аналоговой АТС СЛ/2ВСК по табл. 7.18. Исходящая связь | 4 708,20 руб. | | СВ-01 | Четырех/шести проводная схема соединительных линий аналоговых АТС 2 канала со скоростью 64 кбит/с | 4 413,20 руб. | | СЦ-01 | Трёх/четырёх проводная связь аналоговой АТС СЛ/2ВСК по табл. 7.18. Входящая связь. | 5 817,40 руб. | | СЦ-02 | Трёх/четырёх проводная входящая связь аналоговой АТС на соединительных линиях междугородней связи. 2ВСК по табл. 7.19 | 5 852,80 руб. | | СЧ-01 | Конвертер частотной сигнализации 2600 Гц в 2ВСК для сопряжения с оборудованием К60-п | 4 672,80 руб. | | СЧ-03 | Плата СЧ-03. Конвертор частотной сигнализации 2100 Гц в 1 ВСК (совместно с платой АР-01) | 4 672,80 руб. | Платы кросскоммутации | | КМ-01 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1 | 17 416,80 руб. | | КМ-03 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта E1, 1 порт V.35 | 17 995,00 руб, | | КМ-06 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 1 порт Ethernet 100Base-TХ | 21 358,00 руб. | | КМ-09 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 1 порт Ethernet 100Base-TХ или 2 порта Е1, 2 порта ИКМ-15, 1 порт Ethernet 100Base-TХ | 23 128,00 руб. | | КМ-10 | Кроссоединение потоков Е1, ИКМ-15 и Ethernet 10/100Base-T/ТX, выделение каналов передачи данных, организация канала конференцсвязи. 4 порта Е1, 2 порта Ethernet 100Base-TХ или 2 порта Е1, 2 порта ИКМ-15, 2 порта Ethernet 100Base-TХ | 27 069,00 руб. | Системные платы | | ГС-01 | Обработка группового сигнала и контроль каналов сигнализации и параметров каналов ТЧ. Один стык Е1. | 15 222,00 руб. | Источники питания | | СН-02 | Преобразование напряжения дистанционного питания, подаваемого по одной паре от ДП-04, в постоянное напряжение -60В | 6 608,00 руб. | | ДП-03 | Дистанционное питание выносного мультиплексора М30АЕ через фантомную цепь платы ГС-01, ММ по двум парам (совместно с блоком СН-01) | 10 030,00 руб. | | ДП-04 | Дистанционное питание выносного мультиплексора М30АЕ по одной паре (совместно с блоком СН-02) | 10 974,00 руб. | | ИП-11 | Источник питания от станционной батареи (36…72)В. Сетевой мониторинг оборудования через порт Ethernet 100Base-ТХ. Подключение модулей контроля параметров необслуживаемых объектов связи из комплекта оборудования КП-01. | 11 670,20 руб. | | СН-01 | Преобразование напряжения сети ~220В или напряжения дистанционного питания, подаваемого по 2-м парам от ДП-03, в постоянное напряжение -60В | 6 844,00 руб. | | СН-04 | Преобразование напряжения дистанционного питания, подаваемого по 2-м парам от ДП-01 или ДП-06, в постоянное напряжение -60В с \\\\\\\"подпиткой\\\\\\\" от аккумуляторов | 6 608,00 руб. |
|
