Мультиплексор E1-XL-IP представляет собой мультиплексор, позволяющий передавать один канал E1 через асинхронную пакетную сеть передачи данных.
Здесь и далее термин «канал E1» используется для обозначения канала передачи данных, имеющего интерфейс в соответствии со стандартом ITU-T G.703 для передачи данных с номинальной битовой скоростью 2048 кбит/с, как с цикловой организацией в соответствии со стандартом ITU-T G.704 (или ИКМ-30), так и без цикловой организации.
E1-XL-IP предназначен для надежной передачи (проброса) структурированного (полного или отдельных канальных интервалов) или неструктурированного потока E1 через асинхронную пакетную сеть с негарантированной доставкой (IP или Ethernet), с оптимизацией трафика за счет сжатия данных и удаления простоев.

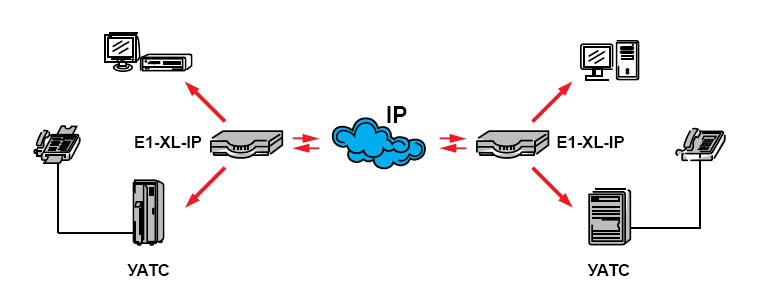

На рисунке показана типовая схема применения E1-XL-IP. Два устройства используются для соединения двух локальных сетей и офисных АТС (УАТС) через магистральную IP-сеть.
Основные характеристики мультиплексора E1-XL-IP
- технология TDM/IP от «КБ Кроникс»;
- один интерфейс E1/ИКМ-30;
- два интерфейса Ethernet IEEE 802.3 10/100Base-T Mbps;
- соответствие стандартам ITU-T G.703, G.704, G.706, G.711, G.726, G.732, G.823 и IEEE 802.3;
- поддержка технологии «Динамических потоков», механизмов VAD/CNG и DTX с целью экономии полосы пропускания и минимизации объёма сетевого трафика;
- поддержка сжатия голосовой информации до 4-х раз;
- дальность по линии E1/ИКМ-30 до 2.5 км;
- управляющий порт RS-232/V.24 DTE, доступ посредством SSH;
- обновление firmware через Интернет (подобно Windows Update);
- два режима локального шлейфа;
Управление устройством может производиться через интерфейс RS-232/V.24 с помощью ANSI-терминала, либо через Ethernet по протоколу SSH.
Мультиплексор имеет возможность обновления «прошивки» (firmware) по протоколу HTTP c сайта update.cronyx.ru (процесс обновления автоматизирован, сайт не предназначен для посещений).
Код заказа
Код заказа в исполнении для монтажа в стойку 19” с питанием от сети переменного тока 220 вольт: E1-XL/S-IP-AC
Код заказа настольного исполнения с внешним адаптером питания от сети переменного тока 100-240 вольт: E1-XL/B-IP-AC
Технические характеристики
Интерфейс E1
| Соответствие стандартам | ITU-T G.703, G.704, G.706, G.732, G.823; |
| Номинальная битовая скорость | 2048 кбит/с; |
| Кодирование | HDB3 или AMI; |
| Цикловая структура | Передача потока G.703 как с цикловой структурой (G.704, ИКМ-30), так и без цикловой структуры; |
| | |
| Контроль ошибок | Нарушение кодирования HDB3, контроль CRC4; |
| Импеданс линии | 120 симметричный (витая пара); |
| Уровень сигнала приёмника | От 0 до -43 дБ; |
| Дальность | До 2.5 км по кабелю UTP-5, при подключении к устройству с аналогичной чувствительностью приёмника; |
| | |
| Подавление фазового дрожания | В передающем или приёмном тракте в зависимости от заданного режима работы; |
| Защита от перенапряжений | TVS; |
| Защита от сверхтоков | Плавкий предохранитель; |
| Разъём | RJ-48 (розетка); |
| | |
| Синхронизация E1 | |
| Внутренняя | От внутреннего генератора со стабильностью не хуже ±50 ppm; |
| Внешняя | От приёмника локального порта E1; |
| Восстановленная | По оригинальному алгоритму на основе темпа поступления сетевых пакетов; |
| | |
| Интерфейсы Ethernet | |
| Соответствие стандартам | IEEE 802.3, 802.3u, 802.1p, 802.1Q; |
| Битовая скорость | 10 или 100 Мбит/сек, полудуплекс или полный дуплекс, авто-определение режима работы; |
| Дальность | До 100 метров по кабелю UTP-5; |
| | |
| Консольный порт | |
| Протокол передачи данных | Асинхронный, 9600-115200 бод, 8 бит/символ, 1 стоповый бит, без четности; |
| Модемные сигналы | DTR, DSR, CTS, RTS, CD; |
| Тип интерфейса, разъём | RS-232/V.24 DTE, DB-9 (вилка); |
| | |
| Диагностические режимы | |
| Шлейфы | Локальный в сторону линии E1, локальный в сторону удаленного устройства; |
| Управление | Через консольный порт или по протоколу SSH; |
| | |
| Условия эксплуатации | |
| Температура | От 0 до +50 С; |
| Относительная влажность | До 80%, без образования конденсата; |
| | |
| Электропитание (исполнение для монтажа в стойку 19”) | |
| От сети переменного тока | 200-240 В, 50-60 Гц; |
| Потребляемая мощность | Не более 250 Вт; |
| | |
| Габариты и вес (исполнение для монтажа в стойку 19”) | |
| Габариты | 450 мм x 270 мм x 45 мм; |
| Вес | 4 кг. |
| | |
| Электропитание (настольное исполнение) | |
| От сети переменного тока | 100-240 В, 50-60 Гц; |
| Потребляемая мощность | Не более 250 Вт; |
| | |
| Габариты и вес (настольное исполнение) | |
| Габариты | 300 мм x 290 мм x 70 мм; |
| Вес | 3 кг. |

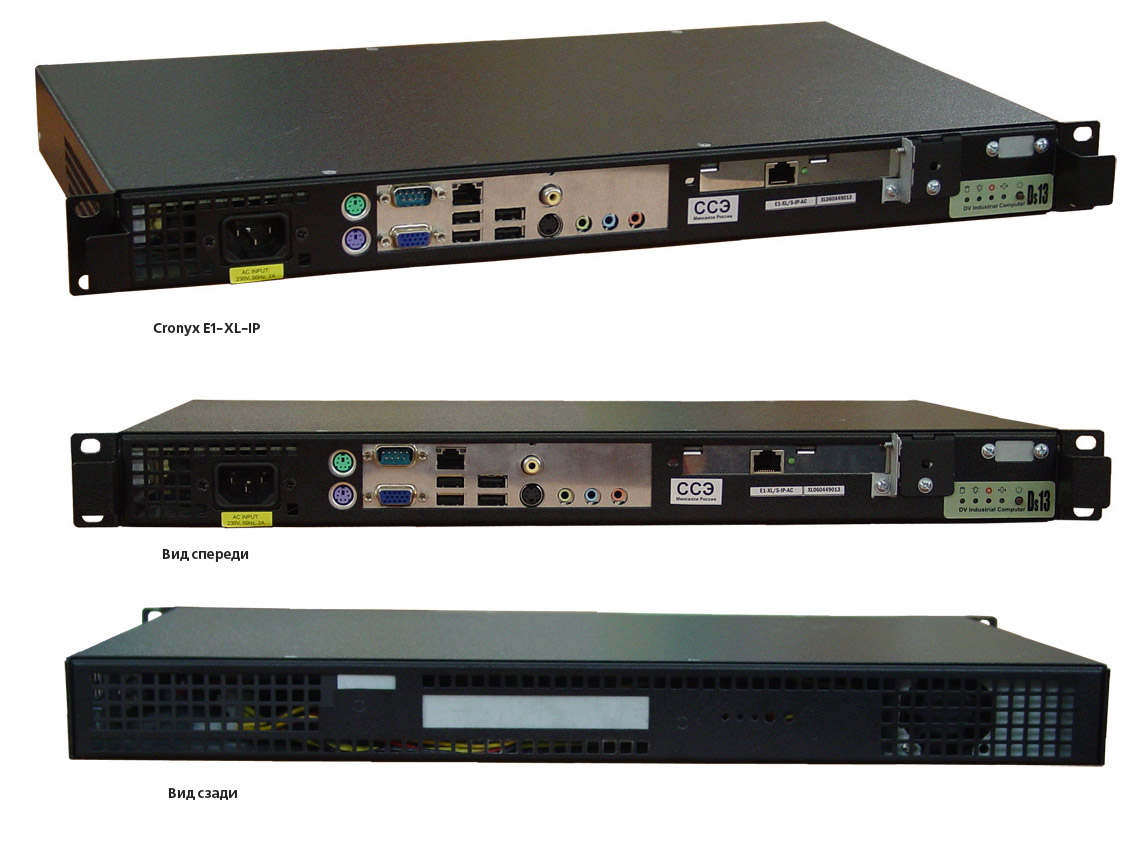

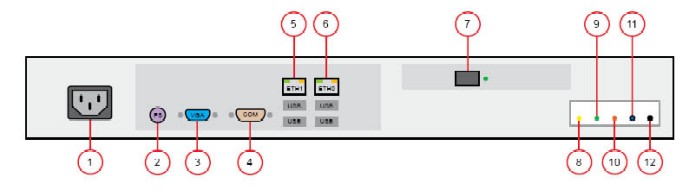

Исполнение для монтажа в стойку 19”
1. Разъём подачи питания 220V AС;
2. Разъём для подключения внешней клавиатуры PS/2;
3. Разъём для подключения внешнего VGA-монитора;
4. Консольный асинхронный последовательный порт, разъём DB-9 (DTE, вилка);
5. Порт Ethernet 10/100 Base-T для опционального подключения внутренней локальной сети;
6. Порт Ethernet 10/100 Base-T для подключений внешней магистральной сети;
7. Порт E1, разъём RJ-48 (розетка);
8. Индикатор обращения к неразрушаемой памяти (NVRAM);
9. Индикатор включения устройства;
10. Индикатор аварийной ситуации (не задействован);
11. Кнопка сброса устройства;
12. Кнопка включения/выключения устройства;

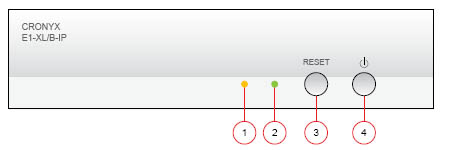

На передней панели мультиплексора настольного исполнения расположены:
1. Индикатор (красного цвета) обращения к неразрушаемой памяти (NVRAM);
2. Индикатор (зеленого цвета) включения устройства;
3. Кнопка сброса устройства;
4. Кнопка включения/выключения устройства;

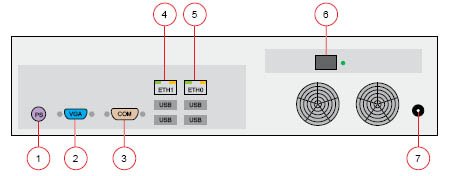

На задней панели мультиплексора настольного исполнения расположены:
1. Разъём для подключения внешней клавиатуры PS/2;
2. Разъём для подключения внешнего VGA-монитора;
3. Консольный асинхронный последовательный порт, разъём DB-9 (DTE, вилка);
4. Порт Ethernet 10/100 Base-T для опционального подключения внутренней локальной сети;
5. Порт Ethernet 10/100 Base-T для подключений внешней магистральной сети;
6. Порт E1, разъём RJ-48 (розетка);
7. Разъём для подключения внешнего блока питания.
Достоинства
E1-XL-IP обеспечивает надежную, прозрачную транспортировку структурированного (полного или отдельных канальных интервалов) или неструктурированного потока E1/ИКМ-30 через пакетную сеть. Особенностью мультиплексора является использование оригинального алгоритма восстановления частоты синхронизации по темпу поступления сетевых пакетов, согласно заданным параметрам и модели транспортной сети. Возможно восстановление частоты с точностью до ±2,5 10-4 ppm.
Также применен оригинальный транспортный пакетный протокол с меньшим объёмом накладных расходов (overhead) и интегрированным механизмом избирательной повторной передачи с учетом реальной текущей кольцевой транспортной задержки (round-trip delay). Дополнительно, опциональная передача сетевых пакетов с избыточностью и чередованием позволяет компенсировать даже частые потери в транспортной сети. Для минимизации трафика устройство способно сжимать повторы в данных и простои потока E1. Помимо этого, устройство имеет возможность сжатия до 30 указанных голосовых канальных интервалов (ITU-T G.726 16/24/32/40 Кбит/сек, Lossless), механизмы VAD (определение активности голоса), CNG (генерация комфортного шума), DTX (остановка передачи в паузах).
Задержка, которую вносит само устройство при обработке трафика E1/ИКМ-30, зависит от заданного режима работы и размера сетевого транспортного пакета. Значительным преимуществом технологии TDM/IP является прозрачность для телефонной сигнализации. Поток E1 транслируется без преобразования содержимого канальных интервалов, содержащих сигнальную информацию. Возможна передача, как структурированного (full and fractional) потока E1/ИКМ-30 так и неструктурированного (unframed) потока G.703 2048 кбит/сек в кодировке AMI или HDB3.
Неравномерность транспортной задержки в опорной пакетной сети компенсируется путем буферизации данных, при этом соответственно увеличивается общая задержка, вносимая устройством. E1-XL-IP может обеспечить необходимую буферизацию для компенсации неравномерности транспортной задержки до 500 ms.
E1-XL-IP имеет два интерфейса Ethernet 10/100BaseT half/full duplex c авто-определением и работает как в режиме моста Ethernet, так и IP-маршрутизатора. Поддержка QoS включает в себя обработку VLAN-меток и полей TOS/Diffserv в сетевых пакетах, приоритезацию трафика с контролем полосы пропускания.
