      Главная  » Каталог оборудования » АВР постоянного тока »  САВР-2U ФОРПОСТ

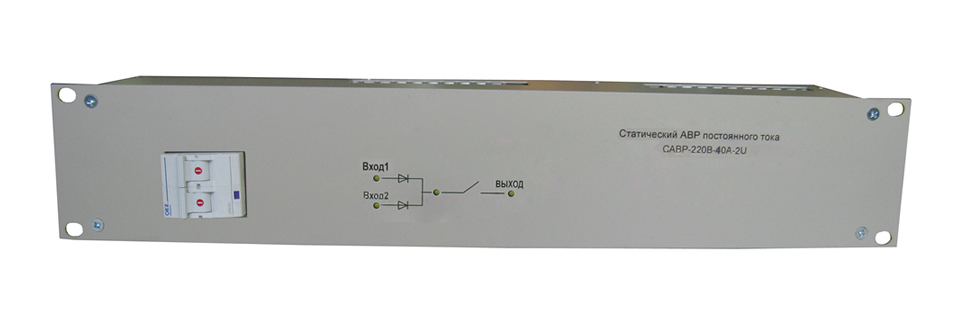

    АВР постоянного тока ФОРПОСТ САВР-2U


    Показать цены


    АВР постоянного тока ФОРПОСТ САВР-2U

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс



    ОПИСАНИЕ

    ► Назначение САВР-2U

    Устройство статического АВР САВР-2U предназначено для обеспечения высокой надежности электропитания ответственного оборудования путем резервирования электропитания с помощью двух независимых источников.

    САВР 1U выполняется на напряжение постоянного тока 24,60 и 220В и обеспечивает подключение двух источников постоянного напряжения. САВР имеет местную световую и дистанционную сигнализацию об исчезновении напряжения от любого из входного источника и выходного напряжения устройства. Коммутация потребителей осуществляется автоматическим выключателем (АВ) по положительному полюсу (в схеме с общим катодом) и по отрицательному полюсу (в схеме с общим анодом).

    Гарантийный срок эксплуатации - 36 месяцев с момента продажи.

    Срок службы САВР-2U - не менее 20 лет.

    Наработка на отказ – 250 000 часов.



    ► Схема подключения САВР-2U

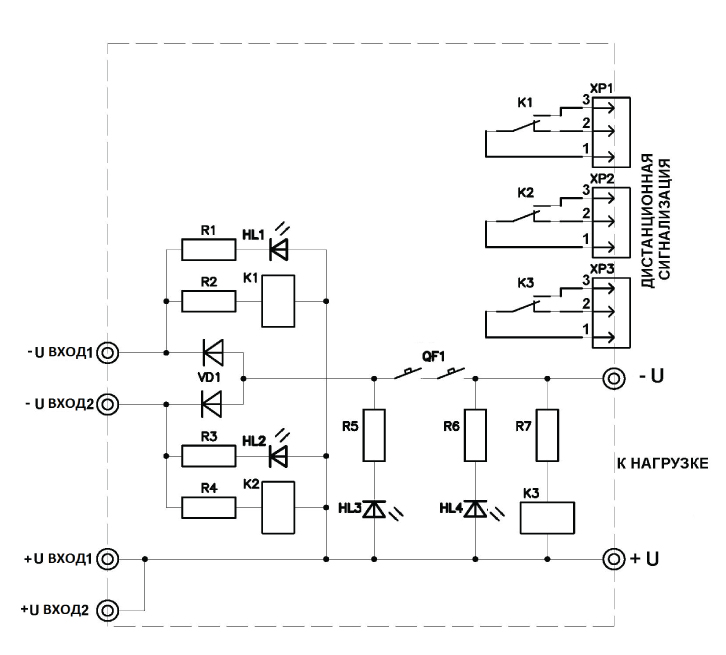

    Электрическая схема подключения САВР с общим катодом


    Электрическая схема подключения САВР с общим анодом

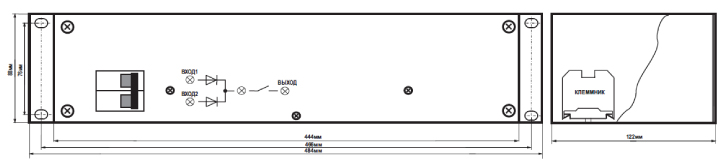

    ► Габаритный чертеж САВР-2U

    Габариты устройства предполагают установку в 19-дюймовую стойку с размером ячейки 2U



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    ► Основные технические характеристики

    Тип САВР Номинальное входное напряжение Максимальное выходное напряжение Максимальный выходной ток Автоматический выключатель Максимальное сечение проводников
    САВР-24В-120А-K-2U 24В 36В 120А LS BKH C125 35мм2
    САВР-60В-80А-K-2U 60 80 80 LS BKH C80 35мм2
    САВР-220В-40А-K-2U 220 300 40 OEZ MINIA LPN-DC-40C-2 10мм2
    САВР-220В-32А-K-2U 220 300 32 OEZ MINIA LPN-DC-32C-2 10мм2
    САВР-220В-25А-K-2U 220 300 25 OEZ MINIA LPN-DC-25C-2 10мм2
    САВР-24В-120А-А-2U 24 36 120 LS BKH C125 35мм2
    САВР-60В-80А-А-2U 60 80 80 LS BKH C80 35мм2
    САВР-220В-40А-А-2U 220 300 40 OEZ MINIA LPN-DC-40C-2 10мм2
    САВР-220В-32А-А-2U 220 300 32 OEZ MINIA LPN-DC-32C-2 10мм2
    САВР-220В-25А-А-2U 220 300 25 OEZ MINIA LPN-DC-25C-2 10мм2

    Сопротивление изоляции: более 10Мом

    Электрическая прочность изоляции: 2,5 кВ

    Количество подключаемых источников постоянного тока: 2 шт.

    ► Импульсное напряжение по входу

    • До 150В для моделей САВР-24В-120А-K-2U, САВР-60В-80А-K-2U, САВР-24В-120А-А-2U, САВР-60В-80А-А-2U
    • До 1200В для моделей САВР-220В-40А-K-2U, САВР-220В-32А-K-2U, САВР-220В-25А-K-2U, САВР-220В-40А-А-2U, САВР-220В-32А-А-2U, САВР-220В-25А-А-2U

    ► Клеммники входа и выхода

    • AVK35 для моделей САВР-24В-120А-K-2U, САВР-60В-80А-K-2U, САВР-24В-120А-А-2U, САВР-60В-80А-А-2U
    • AVK10 для моделей САВР-220В-40А-K-2U, САВР-220В-32А-K-2U, САВР-220В-25А-K-2U, САВР-220В-40А-А-2U, САВР-220В-32А-А-2U, САВР-220В-25А-А-2U

    ► Тепловыделение и падение напряжения


    Тип САВР Iвых, A Падение напряжения, B Тепловыделение, Вт
    САВР-220В-40А-K(А)-2U 40 1,37 54,8
    САВР-220В-32А-K(А)-2U 32 1,36 43,52
    САВР-220В-25А-K(А)-2U 25 1,347 33,5

    ► Климитические условия эксплуатации

    Атмосферное давление до 60 Кпа
    Относительная влажность при t=300 95%
    Предельная температура при хранении и транспортировке -500

    ► Масса и габариты

    Габаритные размеры (ШхВхГ) 484х122х44 мм
    Масса 5 кг





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    САВР-2U ФОРПОСТ

    НаименованиеОписание Цена с НДС
            САВР-24В-120А-2U-К

    Статический АВР Постоянного тока на напряженнии до 36 В, ток до 120А общий «-» (диодная схема с обшим катодом)

    21 358,00 р.
            САВР-24В-120А-2U-А

    Статический АВР Постоянного тока на напряженнии до 36В, ток до 120А общий «+» (диодная схема с обшим анодом)

    21 358,00 р.
            САВР-60В-80А-2U-К

    Статический АВР Постоянного тока на напряженнии до 80В, ток до 80А общий «-» (диодная схема с обшим катодом)

    21 358,00 р.
            САВР-60В-80А-2U-А

    Статический АВР Постоянного тока на напряженнии до 80В, ток до 80А общий «+» (диодная схема с обшим анодом)

    21 358,00 р.
            САВР-220В-25А-2U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 25А общий «-» (диодная схема с обшим катодом)

    22 538,00 р.
            САВР-220В-25А-2U-А

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 25А общий «+» (диодная схема с обшим анодом)

    22 538,00 р.
            САВР-220В-32А-2U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 32А общий «-» (диодная схема с обшим катодом)

    22 538,00 р.
            САВР-220В-32А-2U-А

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 32А общий «+» (диодная схема с обшим анодом)

    22 538,00 р.
            САВР-220В-40А-2U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 40А общий «-» (диодная схема с обшим катодом)

    22 538,00 р.
            САВР-220В-40А-2U-А

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 40А общий «+» (диодная схема с обшим анодом)

    22 538,00 р.
