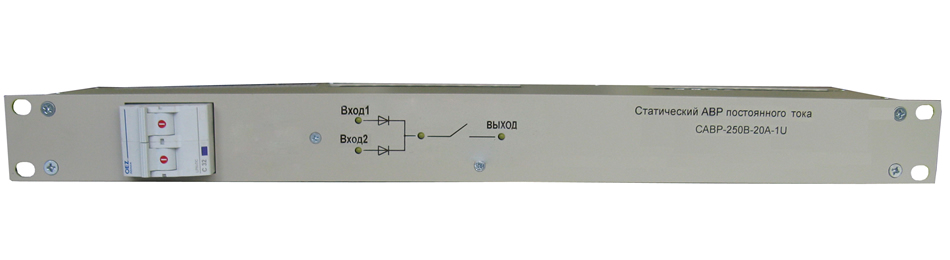

    АВР постоянного тока ФОРПОСТ САВР-1U


    Показать цены


    АВР постоянного тока ФОРПОСТ САВР-1U

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс



    ОПИСАНИЕ

    ► Назначение САВР-1U

    Устройство статического АВР САВР-1U предназначено для обеспечения высокой надежности электропитания ответственного оборудования путем резервирования электропитания с помощью двух независимых источников.

    САВР 1U выполняется на напряжение постоянного тока 24,60 и 220В и обеспечивает подключение двух источников постоянного напряжения. САВР имеет местную световую и дистанционную сигнализацию об исчезновении напряжения от любого из входного источника и выходного напряжения устройства. Коммутация потребителей осуществляется автоматическим выключателем (АВ) по положительному полюсу (в схеме с общим катодом) и по отрицательному полюсу (в схеме с общим анодом).

    Гарантийный срок эксплуатации - 36 месяцев с момента продажи.

    Срок службы САВР-1U - не менее 20 лет.

    Наработка на отказ – 250 000 часов.



    ► Схема подключения САВР-1U

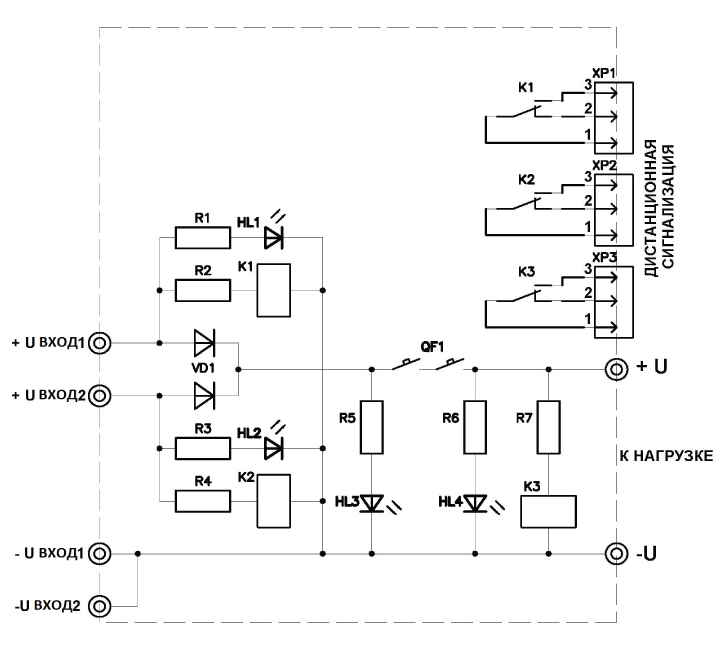

    Электрическая схема подключения САВР с общим катодом


    Электрическая схема подключения САВР с общим анодом

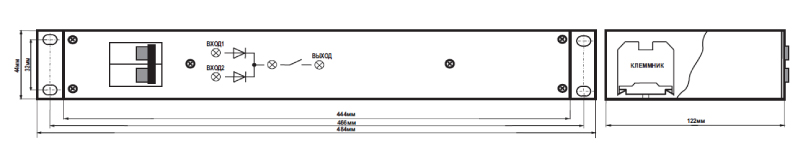

    ► Габаритный чертеж САВР-1U

    Габариты устройства предполагают установку в 19-дюймовую стойку с размером ячейки 2U



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    ► Основные технические характеристики

    Тип САВР Номинальное входное напряжение Максимальное выходное напряжение Максимальный выходной ток Автоматический выключатель Максимальное сечение проводников
    САВР-24В-50А-K-1U 24В 36В 50А LS BKN C-50 2P 10мм2
    САВР-60В-40А-K-1U 60В 80В 40А LS BKN C-40 2P 10мм2
    САВР-220В-10А-K-1U 220В 300В 10А OEZ MINIA LPN-DC-10C-2 10мм2
    САВР-220В-16А-K-1U 220В 300В 16А OEZ MINIA LPN-DC-16C-2 10мм2
    САВР-220В-20А-K-1U 220В 300В 20А OEZ MINIA LPN-DC-20C-2 10мм2
    САВР-24В-50А-А-1U 24В 36В 50А LS BKN C-50 2P 10мм2
    САВР-60В-40А-А-1U 60В 80В 40А LS BKN C-40 2P 10мм2
    САВР-220В-10А-А-1U 220В 300В 10А OEZ MINIA LPN-DC-10C-2 10мм2
    САВР-220В-16А-А-1U 220В 300В 16А OEZ MINIA LPN-DC-16C-2 10мм2
    САВР-220В-20А-А-1U 220В 300В 20А OEZ MINIA LPN-DC-20C-2 10мм2

    Сопротивление изоляции: более 10Мом

    Электрическая прочность изоляции: 2,5 кВ

    Количество подключаемых источников постоянного тока: 2 шт.

    ► Импульсное напряжение по входу

    • До 150В для моделей САВР-24В-50А-K-1U, САВР-60В-40А-K-1U, САВР-24В-50А-А-1U, САВР-60В-40А-А-1U
    • До 1200В для моделей САВР-220В-10А-K-1U, САВР-220В-16А-K-1U, САВР-220В-20А-K-1U, САВР-220В-10А-А-1U, САВР-220В-16А-А-1U, САВР-220В-20А-А-1U

    ► Клеммники входа и выхода

    • AVK10 для моделей САВР-24В-50А-K-1U, САВР-60В-40А-K-1U, САВР-24В-50А-А-1U, САВР-60В-40А-А-1U, САВР-220В-10А-K-1U, САВР-220В-16А-K-1U, САВР-220В-20А-K-1U, САВР-220В-10А-А-1U, САВР-220В-16А-А-1U, САВР-220В-20А-А-1U

    ► Тепловыделение и падение напряжения


    Тип САВР Iвых, A Падение напряжения, B Тепловыделение, Вт
    САВР-220В-10А-K(А)-1U 10 1,25 12,5
    САВР-220В-16А-K(А)-1U 16 1,3 20,8
    САВР-220В-20А-K(А)-1U 20 1,33 26,6
    САВР-60В-40А-K(А)-1U 40 0,7 28
    САВР-24В-50А-K(А)-1U 50 0,72 36

    ► Климитические условия эксплуатации

    Атмосферное давление до 60 Кпа
    Относительная влажность при t=300 95%
    Предельная температура при хранении и транспортировке -500

    ► Масса и габариты

    Габаритные размеры (ШхВхГ) 484х122х44 мм
    Масса 2,5 кг





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    САВР-1U ФОРПОСТ

    НаименованиеОписание Цена с НДС
            САВР-24В-50А-1U-K

    Статический АВР Постоянного тока на напряженнии до 36В, ток до 50А общий «-» (диодная схема с обшим катодом)

    18 172,00 р.
            САВР-24В-50А-1U-А

    Статический АВР Постоянного тока на напряженнии до 36В, ток до 50А общий «+» (диодная схема с обшим анодом)

    18 172,00 р.
            САВР-60В-40А-1U-К

    Статический АВР Постоянного тока на напряженнии до 80В, ток до 40 А общий «-» (диодная схема с обшим катодом)

    18 172,00 р.
            САВР-60В-40А-1U-А

    Статический АВР Постоянного тока на напряженнии до 80В, ток до 40А общий «+» (диодная схема с обшим анодом)

    18 172,00 р.
            САВР-220В-10А-1U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 10А общий «-» (диодная схема с обшим катодом)

    19 588,00 р.
            САВР-220В-10А-1U-А

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 10А общий «+» (диодная схема с обшим анодом)

    19 588,00 р.
            САВР-220В-16А-1U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 16А общий «-» (диодная схема с обшим катодом)

    19 588,00 р.
            САВР-220В-16А-1U-А

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 16А общий «+» (диодная схема с обшим анодом)

    19 588,00 р.
            САВР-220В-20А-1U-К

    Статический АВР Постоянного тока на напряженнии до 300В, ток до 20А общий «-» (диодная схема с обшим катодом)

    19 588,00 р.
            САВР-220В-20А-1U-А

    Статический АВР Постоянного тока на напряженнии до 300 В, ток до 20А общий «+» (диодная схема с обшим анодом)

    19 588,00 р.
