Узел коммутации М-200 серии МР-128 используется для гибкого управления входящими по цифровым каналам вызовами (коммутацией). Узел построен на единой интеллектуальной платформе, которая позволяет осуществлять полнодоступную коммутацию до 3968 цифровых каналов (128 потоков Е1, с шагом наращивания по 4Е1) и имеет пакет универсального сетевого программного обеспечения узла коммутации: GCSP.

Основными характеристиками транспортной сети GCSP являются:

Это позволяет обеспечивать высококачественную связь при приемлемых затратах и производить высокоскоростной обмен данными с подключением любого современного цифрового оборудования.

Спектр возможностей узла коммутации МР-128 охватывает практически все интерфейсы традиционной телефонии (ОКС №7 (SS7), PRI EDSS1, QSIG, V5.х, R1.5, 1ВСК, 2ВСК (CAS), "импульсный челнок" - R1.5, "импульсный пакет"), благодаря чему существующие сети могут быть легко модернизированы, а сама система - использоваться в разнообразной окружающей среде.

В коммутаторах цифровых потоков МР-128 используются интерфейсы E1 для связи с сетью, а также для подключения уровня доступа системы, состоящего из ряда узлов доступа и устройств доступа сторонних производителей.

Состав узла коммутации МР-128:

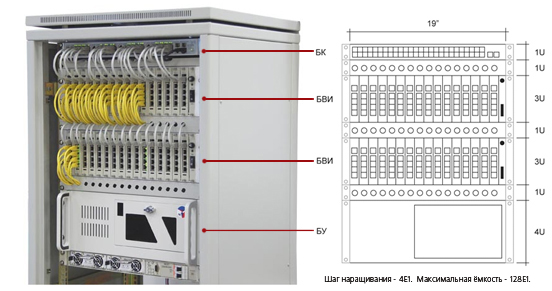

Структурно коммутатор МР-128 состоит из трёх базовых блоков – управления (БУ), коммутации (БК) и внешних интерфейсов (БВИ).

Блок внешних интерфейсов (БВИ) обеспечивает подключение до 128 внешних потоков Е1.
БВИ состоит из 32-х независимых ТЭЗов, каждый из которых обеспечивает подключение до 4-х внешних потоков Е1. Работоспособность любого ТЭЗа не зависит от состояния соседних ТЭЗов или блоков. Связь между ТЭЗами внутри БВИ осуществляются через БК.

Блок коммутации (БК) осуществляет  передачу данных между внешними потоками Е1 (БВИ) и блоком управления. Связь между блоками БК и БВИ  осуществляется по 32-м  100 мегабитным трактам.

Блок управления (БУ) выполняет задачи коммутации каналов, управления, биллинга и т.д.  БУ оборудован двумя сетевыми интерфейсами для подключения к БК (IF-1) и для интеграции в локальную сеть организации (IF-2). Связь между блоками БК и БУ осуществляется по 1000 мегабитному тракту.

Функциональные возможности

Узел коммутации МР-128 выполняет следующие функции:

• Полнодоступная динамическая и полупостоянная коммутация любого цифрового канала с любым (нагрузка до одного Эрл).
• Конвертирование (преобразование) протоколов сигнализаций индивидуально цифровых каналов в любом из цифровых потоков.
• Анализ транслируемых (передаваемых) цифр с автоматическим выбором (формированием) направлений исходящей связи. Анализ выполняется как по номеру вызываемого, так и вызывающего абонентов.
• Произвольное преобразование транслируемых (передаваемых) цифр (замена, добавление, исключение и т.д.) как для номера вызываемого, так и вызывающего абонентов.
• Маршрутизация системных сообщений.
• Полный учет и регистрация транзитных соединений.
• Наглядный мониторинг прохождения системной информации в сигнальных каналах цифровых потоков.
• Построение единой сети на базе оборудования М-200 с применением транспортно-сетевого протокола GSCP.

Технические характеристики

* - для размещения в 19" стойку (статив). Занимаемая высота - 14U.

SIP

SIP интерфейс на коммутаторах серии СС выполняет 2 основные функции:
1. VoIP шлюз, поддерживающий преобразование до 120 каналов (4 Е1) в SIP:

• Гибкая маршрутизация вызовов;
• Совместимость с оборудованием сторонних производителей;
• Поддержка кодека G711;
• Управление через стандарнтный интерфейс М-200;

2. Интерфейс для подключения до 120 IP абонентов М-200:

• 100% управления абонентами стандартными средствами М-200
• Биллинг
• СОРМ

КОММУТАЦИЯ КАНАЛОВ

МР-128 выполняет два типа коммутации:

• Полупостоянная коммутация
• Динамическая коммутация

Также возможна смешанная коммутация - одновременное использование и полупостоянной, и динамической коммутации.

Полупостоянная коммутация

При полупостоянной коммутации соединение между каналами происходит автоматически при включении коммутатора и сохраняется до его отключения. Схема коммутации задается при конфигурировании коммутатора. Вся информация в каналах пропускается прозрачно в обе стороны. Анализ и преобразование пропускаемой информации не производится.

Динамическая коммутация

При динамической коммутации соединение между каналами происходит во время обработки входящего вызова, согласно тем или иным условиям, заданным в конфигурации коммутатора. В качестве условий могут быть использованы:

• Параметры номера вызываемого абонента (набранный номер, CdPN…)
• Параметры номера вызывающего абонента (АОН, CgPN…)
• Текущее время (системное время коммутатора)

КОНВЕРТАЦИЯ (ПРЕОБРАЗОВАНИЕ) ПРОТОКОЛОВ СИГНАЛИЗАЦИИ

В случае использования в коммутаторе разных типов сигнализации по цифровым соединительным потокам, одновременно с коммутацией каналов происходит конвертирование (преобразование) протоколов сигнализации.

Конвертирование происходит автоматически и не требует каких-либо специальных настроек или доработок оборудования, но при необходимости схема преобразования может изменяться с помощью утилит конфигурирования МР-128.
