Функциональные возможности |
Цифровые коммутаторы МР используются в качестве устройства гибкого управления
вызовами (коммутацией) и позволяют осуществлять полнодоступную коммутацию до 496 цифровых каналов. В ЦК МР-хх используются интерфейсы E1 (G.703) для связи с сетью, а также для подключения уровня доступа систем, состоящих из ряда узлов доступа и устройств доступа сторонних производителей.
Цифровые коммутаторы МР предназначены для построения местных, комбинированных и
транзитных сетей разного уровня масштаба с широким набором используемых по цифровым каналам сигнализаций.
Технические условия и сертификаты
В зависимости от области применения цифровой коммутатор МР-ХХ АТС М-200 соответствует:
- ТУ № 52-9511-138-04604025-98, что подтверждено Сертификатом №ОС-1-У-0027
- ТУ № МТА.5100.103.1304-2006, что подтверждено Сертификатом №ОС-1-С-0015
- ТУ № 6651-011-01181475-2003, что подтверждено Сертификатом №ОС/1-Г-341.
Возможности
Спектр возможностей МР-хх охватывает практически все интерфейсы традиционной телефонии (ОКС №7 (SS7), PRI EDSS1, QSIG, V5.х, R1.5, 1ВСК, 2ВСК (CAS), «импульсный челнок» - R1.5, «импульсный пакет»), благодаря чему существующие сети могут быть легко модернизированы, а сама система - использоваться в разнообразной окружающей среде.
Высокое качество, надежность и простота эксплуатации позволяют обеспечить потребителям высококачественную цифровую связь при приемлемых затратах.
| Характеристика |
Модель |
| МР-4 |
МР-8 |
МР-12 |
МР-16 |
| Управление |
Программное |
Коммутация |
Цифровая |
Микропроцессорный комплект |
ntel 80C386 |
| Тактовая частота |
66 МГц |
| Сопроцессор |
ADSP2186N |
| Емкость ОЗУ |
4096 кБайт |
| Емкость ПЗУ |
3072 кБайт |
| Коммутатор ИКМ- потоков |
Siemens PEF20470 |
| Коммутация |
Полнодоступная |
| Кол-во одновременных точек соединений |
124 |
248 |
372 |
496 |
| Электропитание |
От источника 48…60В постоянного тока
От сети 220В, 50 Гц |
| Энергопотребление |
10 Вт |
12 Вт |
15 Вт |
20 Вт |
| Интерфейс с ПК |
RS 232, 100 BASE TX (опция) |
| Размеры (ШхГхВ) |
430х230х45мм |
Цифровые коммутаторы МР выполняют следующие функции:
- Обеспечивают полнодоступную динамическую и полупостоянную коммутацию любого цифрового
канала с любым (нагрузка до одного Эрл).
- Обеспечивают конвертирование (преобразование) протоколов сигнализаций индивидуально
цифровых каналов в любом из цифровых потоков.
- Выполняют анализ транслируемых (передаваемых) цифр с автоматическим выбором
(формированием) направлений исходящей связи. Анализ выполняется как по номеру вызываемого, так и вызывающего абонентов.
- Выполняют произвольное преобразование транслируемых (передаваемых) цифр (замена,
добавление, исключение и т.д.) как для номера вызываемого, так и вызывающего абонентов.
- Выполняют анализ и преобразование признаков номера как вызываемого, так и вызывающего
абонентов (ОКС7, DSS).
- Обеспечивают маршрутизацию системных сообщений.
- Формируют полный учет и регистрацию транзитных соединений.
- Предоставляют наглядный мониторинг прохождения системной информации в сигнальных каналах цифровых потоков.
- Обеспечивают построение единой сети на базе оборудования М-200 с применением транспортно-сетевого протокола GSCPtm.
Модельный ряд
В семейство цифровых коммутаторов М-200 входят:

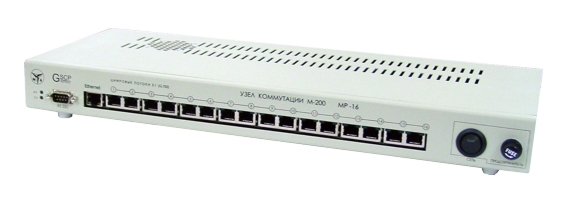

- МР-4 – полнодоступный коммутатор 4-х цифровых потоков
- МР-8 – полнодоступный коммутатор 8-ми цифровых потоков
- МР-12 – полнодоступный коммутатор 12-ти цифровых потоков
- МР-16 – полнодоступный коммутатор 16-ти цифровых потоков
Поддерживаемые протоколы сигнализации
- ОКС №7 (до 4-ти направлений (4 DPC))
- PRI EDSS1
- QSIG
- V5.2
- 2ВСК – декадный набор
- 2ВСК - «импульсный челнок» (R1.5)
- 2ВСК - «импульсный пакет»
- 1ВСК
Светодиодная индикация
Светодиоды состояния модуля
Расположены в верней левом нижнем углу цифрового коммутатора:
- AV – мигает с частотой ~2Гц при нормальном функционировании модуля.
- ZV – горит, при наличии подключения к компьютеру через SComm.
Светодиоды состояния цифровых потоков
Расположены на разъемах стыков цифровых потоков Е1. Для сигнализации состояния цифровых
потоков используется левый на разъеме светодиод. Возможные состояния светодиодов:
- погашен – поток отсутствует;
- горит – цифровой поток установлен, состояние удовлетворительное;
- мигает – цифровой поток установлен, но для сигнализаций DSS, ОКС7 и GSCP (межмодульное
соединение) индицирует проблемы на втором уровне сигнализации.
Светодиоды состояния источника питания
На ЦК при подаче питания, после включения (тумблер СЕТЬ в состоянии – 1) индицируется наличие вторичного напряжения +5 В на светодиоде «СЕТЬ».
Параметры цифровых соединительных линий
- Цифровой поток: Е1 (G.703)
- Скорость передачи: 2048 +/- 50 х 10 –6 кбит/сек.
- Линейный код: HDB3/AMI.
- Тип линии между оборудованием подключения трактов ИКМ и оборудованием цифровых систем -
симметричная линия, сопротивлением 120 Ом.
Электропитание АТС М-200
Электропитание цифрового коммутатора осуществляется:
- от шины постоянного тока 36…72В с заземленным плюсом (ГОСТ 5237-83);
- от сети переменного тока 220В 50Гц.
Энергопотребление АТС не превышает 30 Вт.
Эксплуатация станции требует наличия контура защитного заземления в соответствии с требованиями ГОСТ 464-83, в котором предусмотрены нормы и правила заземления каркасов.
