Блок коммутатора потоков используется при построении центральной АТС, крупного опорно-транзитного узла или узла спецслужб. Выпускается в 2-х модификациях: «БКП» и «БКП-М».
Коммутатор потоков БКП может иметь в своём составе до 6-ти модулей цифровых соединительных линий М16Е1 и два модуля центрального коммутационного процессора ЦКП, для работы в режиме «горячего» резервирования. Максимальная емкость – 96Е1.
Пиковая нагрузка на СЛ – 1 Эрл.

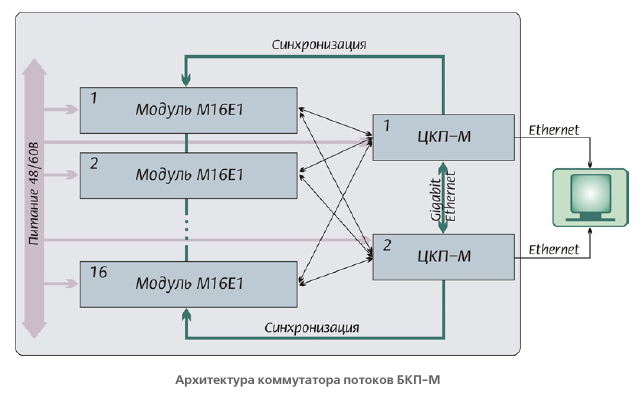

Коммутатор потоков БКП-М может иметь в своём составе до 16-ти модулей цифровых соединительных линий М16Е1 и два модуля центрального коммутационного процессора ЦКП, для работы в режиме «горячего» резервирования. Максимальная емкость – 256 потоков Е1.
Пиковая нагрузка на СЛ – 1 Эрл.
Цифровые коммутаторы БКП(-М) позволяют обеспечивать:
- полнодоступную коммутацию любого тайм-слота (цифрового канала в потоке Е1) с любым (нагрузка до 1 Эрл);
- конвертирование протоколов сигнализаций любых тайм-слотов (цифровых каналов) в любом из цифровых потоков Е1;
- анализ транслируемых цифр с автоматическим выбором направлений исходящей связи;
- маршрутизацию системных сообщений;
- полный учет и регистрацию транзитных соединений;
- наглядный мониторинг прохождения системной информации в сигнальных каналах цифровых потоков;
- администрирование и конфигурирование цифрового коммутатора из любой точки по LAN благодаря встроенному Ethernet-порту.
Внутреннее коммутационное поле коммутатора потоков «БКП» выполняет одновременное обслуживание/соединение 3584 портов, а коммутатора потоков «БКП-М» - 7680 портов. Это обеспечивает очень высокую пропускную способность в ЧНН. Каждый периферийный модуль в коммутаторах имеет собственный управляющий процессор, который позволяет обрабатывать сигнализацию и отслеживать состояние портов внутри модуля. Это позволяет разгрузить ЦКП и наращивать производительность одновременно с наращиванием емкости телефонной станции, к которой подключен БКП(-М).
Для обеспечения функций СОРМ используется блок «СОРМ», выполненный в отдельном корпусе высотой 1U, шириной 19".
Мониторинг и конфигурирование
Конфигурирование и мониторинг БКП(-М) производится при помощи программного обеспечения, поставляющегося вместе со станцией. Для работы с программой конфигурирования необходим компьютер с установленной операционной системой Windows® 98/ME/2000/XP.
Программа конфигурирования и мониторинга выполняет следующие операции:
- подготовка и передача конфигурации в станцию;
- отображение состояния оборудования станции;
- сбор статистических данных;
- сбор учетных данных – информации о состоявшихся соединениях и их продолжительности;
- динамическое управление станцией.
При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ). Связь ЦТЭ с периферийными объектами осуществляется через локальную сеть по протоколу 10/100 Base-TX
Конструкция
Конструкция цифровых коммутаторов имеет блочно-модульную структуру. Модули устанавливаются в общий 19" блок высотой 6U. В один блок коммутатора потоков БКП устанавливается два модуля центрального процессора и до шести модулей периферии, а в блок коммутатора потоков БКП-М – два модуля центрального процессора и до шестнадцати модулей периферии. Модульное построение обеспечивает возможность комплектации и конфигурирования в соответствии с требованиями потребителя. Подключение питания, внешнего источника синхронизации и потоков Е1 производится через разъемы, расположенные на задней стенке блока.
Гарантийный срок: 12 месяцев.
Сертификаты: № ОС-1-С-0020 до 15.11.2009, № ОС-1-Г-0054 до 08.07.2011.
На сегодняшний день коммутаторы БКП и БКП-М являются наиболее эффективными и технологичными устройствами, обеспечивающими надежный цифровой кросс-коннект при одновременной экономии затрат оператора.
Техническая консультация:
|
Лавренов Юрий Владимирович
Руководитель группы коммутационных систем
Тел. (495) 730-61-61, доб.153
Моб. (915) 071-18-58
E-mail: ats@oc.ru
ICQ:  592234120
Skype: ats.oc.ru |
