    Цифровая АТС МС-240


    Показать цены

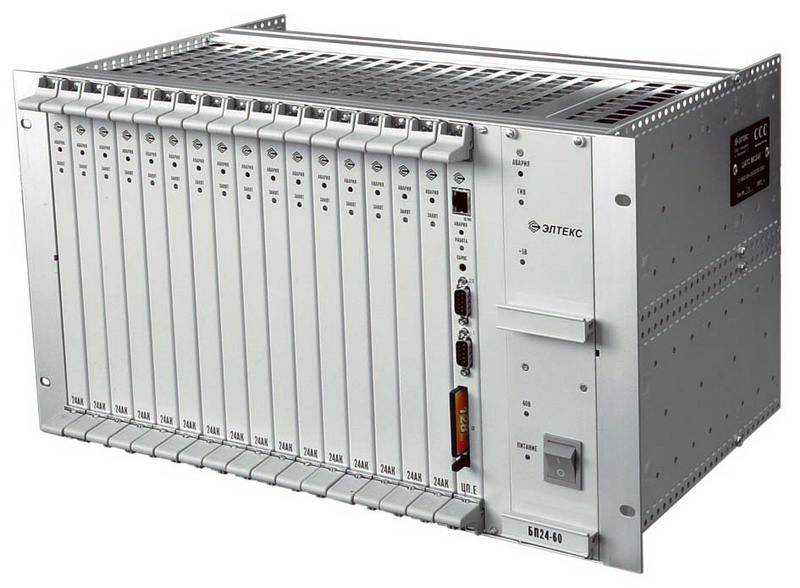

    Цифровая АТС МС-240

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    ОПИСАНИЕ

    Назначение

    Цифровая АТС МС-240 - современная конвергентная коммуникационная платформа, обладающая высокими техническими и экономическими показателями, применяется на городских и сельских сетях в качестве:

    • оконечной, узловой, центральной АТС;
    • учрежденческо-производственной АТС;
    • коммутатора оперативно-диспетчерской и селекторной связи;
    • узла сетевой служебной связи;
    • выноса абонентской емкости.

    Цифровая АТС МС 240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex). Количество знаков внутреннего абонента станции может достигать восьми.

    Подобнее о функциональных возможностях >>



    Состав

    Цифровая АТС МС240 имеет блочно-модульную архитектуру. Один абонентский блок имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Центральный процессор станции позволяет путем подключения абонентских блоков расширения увеличить емкость до 1920 АЛ с нагрузкой 0,5 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

    Емкость АТС увеличивается путем добавления блоков расширения, количество которых не превышает 4-х. Для связи центрального процессора с блоками расширения используется субмодуль LVDS СКС и модуль расширения СКС.

    Цифровая АТС МС 240 имеет два модуля центрального коммутационного процессора ЦКП-М, для работы в режиме «горячего» резервирования.

    В состав АТС МС 240 входят блоки коммутаторов потоков (БКП-М), используемые при построении центральной АТС, крупного опорно-транзитного узла или узла спецслужб. Каждый блок может иметь в своём составе до 16-ти модулей цифровых соединительных линий М16Е1. Максимальная емкость БКП-М – 256 потоков Е1, предназначенных для подключения цифровых СЛ по стыку G.703, блоков соединительных линий БСЛ и блоков абонентских линий БАЛ. Взависимости от комплектации АТС блоками БАЛ ее емкость может достигать 30 000 номеров.

    Подключения к IP-сетям осуществляется посредством модуля шлюза TM.IP. Модуль устанавливается в абонентский блок станции и занимает одно слото-место. Модуль дает возможность подключать абонентов к IP-сети и создавать корпоративные сети IP-телефонии с единым номерным планом.

    Подробнее о составе АТС МС 240 >>



    Соединительные линии, сигнализация:
    Цифровая АТС МС-240 может работать со следующими типами соединительных линий:
    - цифровые СЛ со скоростью передачи 2,048 кбит/с (Е1) с протоколами сигнализации 1 ВСК, 2ВСК (декадный челнок, пакет), E&M, R2/R2.ext,  FXO/FXS (Q.931/EDSS1), ОКС№7 и V5.2;
    - цифровые СЛ со скоростью передачи 1024 кбит/с (ИКМ-15);
    - цифровые СЛ по стыку G.SHDSL;
    - аналоговые 2/4/6-проводные СЛ с любыми типами сигнализации ( в том числе ТДН, АДАСЭ, ССС);
    - аналоговые 2-х проводные СЛ для связи с другими АТС по абонентским линиям;
    - IP-сети по протоколам H.323, SIP/SIP-T.



    Конструкция АТС МС240

    Блочно-модульная структура. Общий 19" блок высотой 6U для установки модулей станции. В один абонентский блок можно установить до 16 модулей периферии (устанавливаются в соответствии с требуемой номерной емкостью и количеством СЛ). Модульное построение обеспечивает возможность комплектации и конфигурирования станции в соответствии с требованиями потребителя. Подключение оборудования производится через разъемы, расположенные на задней стенке блока.



    Программное обеспечение

    Программное обеспечение цифровой АТС МС 240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС-240 может происходить по каналам связи различных типов:

    • через коммутируемые соединения с помощью аналоговых модемов (используется при связи через аналоговые каналы связи и при небольшом количестве обслуживаемых станций как экономичное решение);
    • по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция - цифровая, причем любого типа.
    • через сеть TCP/IP (локальная/корпоративная/Интернет).

    Cкачать необходимое ПО для АТС МС240 вы можете в разделе Техподдержка.





    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    Общие параметры

    Количество абонентских линий до 1920 при использовании модулей 24АК (24АК-Д)
    Шаг расширения 24
    Сопротивление абонентской линии:
    – вместе с телефонным аппаратом
    – в режиме «повышенной дальности»
    – при работе с блокиратором

    не более 1,8 кОм
    не более 6 кОм (только для 24АК-Д)
    не более 2 кОм
    Способ набора номера вызываемого абонента декадный, частотный (DTMF)
    Частота сигнала индукторного вызова (ИВ) 25±2 Гц
    Напряжение генератора ИВ 65-75 В
    Управление программное
    Тип процессорного устройства AT91RM9200
    Тип сигнального процессора ADSP 2196
    Связь с другими АТС ЦСЛ ИКМ, каналы ТЧ



    Параметры ЦСЛ ИКМ

    Количество разговорных каналов в одном тракте 30 (15)
    Закон кодирования информации HDB3, AMI (AMI, NRZ)
    Критерии обнаружения и потери цикловой и сверхцикловой синхронизации по рекомендациям МСЭ-Т
    Протоколы взаимодействия по тракту ИКМ 2 ВСК, 1 ВСК, E&M, транзит, FXO/FXS, PRI, ОКС-7, ССС-2



    Параметры СЛ ТЧ

    Входное/выходное сопротивление 600/600 Ом
    Тип стыка шестипроводный, E&M Type V
    Протоколы взаимодействия 1 ВСК, E&M, АДАСЭ, ИВА-20, ССС, ИКТН, ТДН



    Общие параметры

    Удельная нагрузка в ЧНН:
    – абонентская линия
    – соединительная линия

    не менее 0,2 Эрл
    не менее 0,9 Эрл
    Предоставляемые функции ДВО 32 категории ДВО
    Напряжение питания 24..75В
    Удельная потребляемая мощность 0,2 Вт/номер
    Ток потребления по цепи питания (для одного блока) не более 3А
    Габаритные размеры одного блока 450 х 260 х 350 мм
    Масса одного блока не более 20 кг
    Интервал рабочих температур -10...+450C





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    АТС МС 240

    НаименованиеОписание Цена с НДС

    Коммутатор потоков БКП-М

            Каркас БКП-М

    Блок коммутатора потоков (каркас)

    49 000,00 руб.
            ЦКП-М

    Модуль центрального процессора

    177 200,00 руб.
            М16Е1-М

    Модуль цифровых стыков Е1, 16 портов

    179 400,00 руб.

    Опции

            МС240-EX-SORM

    Опция МС240-EX-SORM для активации функционала СОРМ для МС240-EX: 1 поток Е1

    66 650,00 руб.
            MC240-EX-ROUTING

    Опция MC240-EX-ROUTING для активации функционала маршрутизации по базе данных

    51 958,33 руб.

    ЦАТС МС240

            Каркас МС240 2U

    Блок МС240, (каркас 2U)

    28 300,00 руб.
            Каркас МС240 6U

    Блок МС240, (каркас 6U)

    41 600,00 руб.
            МТС

    Модуль телеметрии и сигнализации

    12 800,00 руб.

    Модули

            МС-БП-24/60

    Модуль блока питания для МС240

    38 200,00 руб.
            ЦП.Е

    Модуль центрального процессора

    76 000,00 руб.
            КС

    Модуль контроллера сопряжения

    18 000,00 руб.
            8ТМ

    Модуль 8-ми цифровых стыков Е1

    32 000,00 руб.
            8ТМ-1

    Модуль 4-х цифровых стыков Е1

    22 000,00 руб.
            TM.IP

    Модуль шлюза для подключения к IP-сетям, с возможностью установки субмодулей СМ.IP64 или СМ.IP32

    20 200,00 руб.
            24АК

    Модуль абонентских комплектов (FXS), 24 порта

    32 000,00 руб.
            24АК-D

    Модуль абонентских комплектов (FXS) с поддержкой режима повышенной дальности, 24 порта

    39 000,00 руб.
            16СТ

    Модуль системных телефонов, 16 портов

    47 500,00 руб.
            8ТЧ

    Модуль стыка с 2/4/6-ти проводными каналами ТЧ, 8 портов

    31 400,00 руб.
            8АЛ

    Модуль подключения абонентских линий АТС (FXO), 8 портов

    29 900,00 руб.
            8МБ

    Модуль комплектов МБ, 8 портов, возможен режим E&M

    39 200,00 руб.
            2И15

    Модуль 2-х цифровых стыков ИКМ-15

    35 800,00 руб.

    Субмодули

            СГС

    Субмодуль голосовых сообщений (устанавливается на модуль ЦП.Е)

    14 400,00 руб.
            СКС

    Субмодуль расширения (устанавливается на модуль ЦП.Е)

    13 200,00 руб.
            С4Е1

    Субмодуль на 4 канала Е1 (устанавливается на модуль ЦП.Е)

    15 300,00 руб.
            СM.IP64

    Субмодуль на 128 каналов без сжатия, 64 канала со сжатием (устанавливается на модуль TM.IP)

    60 200,00 руб.

    Дополнительное оборудование

            СОРМ

    Блок CОРМ (для работы с синхронными модемами)

    134 100,00 руб.
            БАС

    Блок аварийной сигнализации

    26 100,00 руб.
            PcmGate

    Цифровой модем, PcmGate

    64 200,00 руб.

    Модуль TM.IP. Включение в IP-сеть

    НаименованиеОписание Цена с НДС
            TM.IP

    Модуль шлюза для подключения к IP-сетям, с возможностью установки субмодулей СМ.IP64 или СМ.IP32

    20 200,00 руб.
