Назначение

Узловая АТС М-200 - это надежная и экономичная цифровая система коммутации, обладающая гибкой модульной структурой оборудования и программного обеспечения, для мультисервисных сетей ёмкостью до 65 536 номеров. УАТС М-200 может применяться в качестве учрежденческо-производственной, сельской или городской телефонной станции.

Особенности АТС М-200

• модульная конструкция АТС как на аппаратном, так и на программном уровне;
• сопряжение модулей АТС друг с другом по цифровому стыку ИКМ-30;
• наличие у каждого модуля встроенной управляющей микро-ЭВМ с рабочими, тестовыми и сервисными программами;
• наличие широких возможностей конфигурирования АТС;
• наличие системы учета стоимости разговоров (АПУС);
• широкий спектр опций ДВО;
• круглосуточный, необслуживаемый режим работы АТС.

Цифровая АТС М-200 устанавливает следующие виды соединений:

• между абонентами своей станции;
• между абонентами своей станции и абонентами городской или сельской сети;
• я с абонентами учрежденческих АТС данной сети;
• с абонентами ведомственных или учрежденческих сетей, включенных в данную местную сеть;

Цифровая АТС М-200 предоставляет возможность выхода:

• на международную, междугородную и зоновую сеть;
• к спецслужбам СТС или ГТС в случае сельско-пригородной сети.

Надежность

Надежность АТС "М-200" обеспечивается:

• конструктивной и схемной надежностью отдельных элементов и системы в целом;
• программным обеспечением диагностирования, выявляющим и локализующим возникающие повреждения в 95 % всех случаев с точностью до одного ТЭЗа;
• дублированием и резервированием основных, критически важных узлов системы, с автоматическим восстановлением работоспособной их конфигурации при отказах.
• Поскольку каждый модуль АТС автономен, то вероятность отказа многомодульной станции или выносного модуля еще ниже. Таким образом, полный отказ станции реально *возможен лишь вследствие внешних воздействий: пропадания электропитания, существенного нарушения условий эксплуатации или стихийных бедствий.

Для отдельных вызовов не исключены отказы или неправильное обслуживание из-за неисправности оборудования или сбоев программного обеспечения. В среднем при этом обеспечиваются следующие характеристики надежности:

• вероятность отказа в установлении или разъединении соединения менее 2х10-5;
• вероятность случайного нарушения уже установленного соединения не выше 10-5;
• вероятность ошибочного выбора маршрута соединения до 2х10-5;
• вероятность неполучения абонентом тонального сигнала, соответствующего этапу соединения, менее 2х10-5.

Варианты исполнения

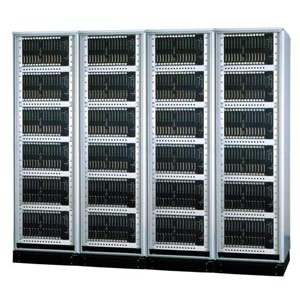

Телефонная станция М-200 в металлическом шкафу и предназначена для напольного размещения.

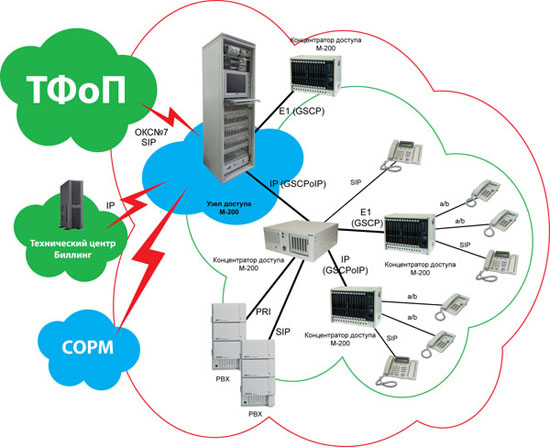

Структура АТС М-200

• Узел доступа на базе узла коммутации серии СС;
• Концентратор цифрового доступа на базе узлов коммутации;
• Концентратор аналогового доступа на базе модулей аналоговых линий (модуль МАЛ);
• Модуль оператора (центр технической эксплуатации);
• Модуль СОРМ.

Ёмкость узловой АТС М-200 определяется ее построением, качественными и количественными характеристиками функциональных систем. Станция минимальной емкости образуется из одного МАЛа. Процедура наращивания емкости АТС или подключения новых направлений связи в процессе эксплуатации не требует перекомпоновки имеющегося оборудования и длительного прерывания обслуживания вызовов.

Абонентские линии

• А16 - линейная плата на 16 аналоговых абонентских комплектов
• А84 - линейная плата на 6 системных абонентских комплектов
• А08 - линейная плата на 8 цифровых абонентских комплектов S-интерфейса
• C88 - линейная плата на 8 2-х проводных СЛ и 8 абонентских комплектов
• C68/4 - линейная плата на 12 4-х проводных универсальных РСЛ
• С68/6 - линейная плата на 12 6-ти проводных универсальных РСЛ
• В38 - линейная плата на 8 входящих (в т. ч. междугородних) 3-х проводных ФСЛ
• И38 - линейная плата на 8 исходящих 3-х проводных ФСЛ

Основные технические характеристики АТС М-200
