    Модуль цифровых соединительных линий 8ТМ


    Показать цены


    Модуль цифровых соединительных линий 8ТМ

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс



    Модуль цифровых соединительных линий 8ТМ предназначен для подключения к конвертору цифровых потоков Е1 со скоростью 2048 кбит/с. Количество подключаемых потоков определяется количеством установленных субмодулей С4Е1.

    Для реализации конвертора протоколов на 4Е1 необходимо установить в корпус 2U модуль центрального процессора ЦП.Е с субмодулем С4Е1. Для расширения до 8Е1 или 12Е1 в корпус устанавливается модуль 8ТМ, соответственно с одним или двумя субмодулями С4Е1. В данной конфигурации устройство обеспечивает возможность подключение от 4-х до 12-ти цифровых потоков Е1 2048 кбит/с с различными протоколами сигнализаций.

    Маршрутизация вызовов производится согласно плану нумерации, прописанному в устройстве, также устройство обеспечивает прозрачный транзит каналов передачи данных N?64 кбит/с из одного внешнего потока в другой с сохранением постоянной задержки цифрового сигнала (без искажения составных каналов N?64 кбит/с).

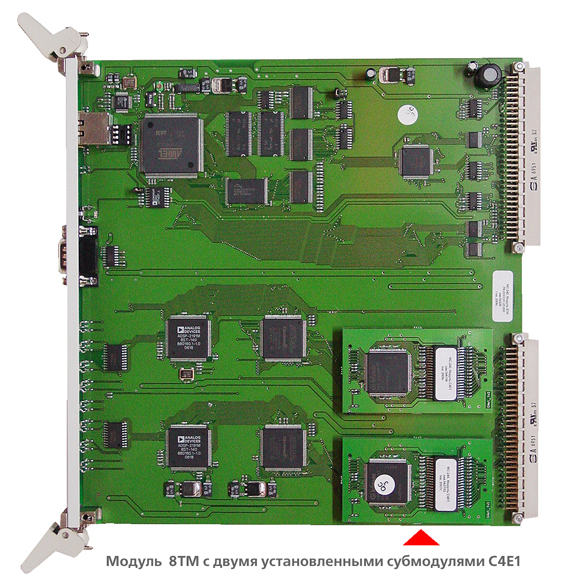

    Модуль 8ТМ и субмодули С4Е1 обеспечивают сопряжение с цифровым групповым трактом по стандарту E1, образующему 30 телефонных каналов по одной  четырехпроводной цифровой линии связи, скорость передачи в которой составляет 2,048 Мбит/с.

    Состав модуля 8ТМ:
    — центральный процессор АТ91RM9200;
    — сигнальные процессоры ADSP2191;
    — внутренний коммутатор потоков 8/2 Мбит/с;
    — субмодули С4Е1.

    Технические параметры субмодуля С4Е1:

    Число каналов 30
    Скорость передачи данных в линии 2.048 Мбит/cек
    Линейный код HDB3, AMI
    Выходной сигнал в линию

    3,0 В амплитудное на нагрузке 120 ОМ
    2,37 В амплитудное на нагрузке 75 ОМ (по рекомендации МККТТ G.703)

    Входной сигнал в линию от 0 до минус 6 дБ по отношению к стандартному выходному импульсу

    Синхронизация

    - режим ведущей стадии тактовый сигнал для передачи от местного генератора
    - режим ведомой стадии центральный генератор станции синхронизируется от принимаемого потока
    Эластичный буфер емкость 2 кадра
    Протокол сигнализации 1BCK, 2BCK или E&M (Immediate, Wink, Delay), FXO/FXS, PRI, OKC-7, CCC-2
    Набор номера импульсный или тональный (DTMF) в соответствии с протоколом сигнализации

    Визуальные индикаторы:
    каждому потоку на 8ТМ соответствует свой индикатор:



    - потеря сигнала ("красная авария") красный светодиод
    - удаленная авария ("желтая авария") желтый светодиод





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    Модуль 8ТМ

    НаименованиеОписание Цена с НДС
            8ТМ

    Модуль 8-ми цифровых стыков Е1

    30 933,33 руб.
            8ТМ-1

    Модуль 4-х цифровых стыков Е1

    21 266,67 руб.
