Цифровая система абонентского уплотнения ЦСП-16

дополнительная информация

Цифровая система абонентского уплотнения ЦСП-16

Назначение цифровой системы абонентского уплотнения ЦСП-16:
цифровая система абонентского уплотнения ЦСП-16 обеспечивает одновременную работу до 16 абонентов по одной телефонной паре. Система обеспечивает по сигналу занятия коммутацию абонентских линий к любому из 8-ми свободных каналов (концентрацию нагрузки на абонентские каналы) и тем самым одновременную и независимую работу любых 8-ми из 16 подключенных к АТС абонентов.

Функциональные возможности цифровой системы абонентского уплотнения ЦСП-16:

число каналов в одной кассете - до 96;
число абонентов по одной паре - до 16;
одновременная независимая работа любых 8-ми из 16 абонентов;
использование технологии MDSL с кодом 2B1Q на скорости 528 кбит/с;
разговорные каналы без сжатия (ИКМ-кодирование, скорость 64 кбит/с);
возможность работы с высокоскоростными модемами ;
возможность работы с АТС любого типа (включая "Квант") ;
передача команд тарификации ;
переполюсовка для работы с таксофонами ;
дистанционный контроль обрыва и замыкания абонентских линий;
охранная сигнализация по каждой абонентской линии ;
электропитание удаленного блока - дистанционное или от сети 220 В ;
грозозащита линейного и абонентских стыков согласно табл. К.20, К.21 ITU-T ;
местный или дистанционный контроль по стыку RS-232C;

Состав цифровой системы абонентского уплотнения ЦСП-16:

Станционный полукомплект
мультиплексор-концентратор МК16С.
Станционный полукомплект МК16С включает в себя плату управления и линейного интерфейса МС16 и одну или две 8-ми канальные платы станционного абонентского стыка АС8.

Удаленный полукомплект
мультиплексор-концентратор МК16В. Выполнен в виде настенного модуля в защитном корпусе. Удаленный полукомплект МК16В включает в себя плату управления и линейного интерфейса МВ16 и одну или две 8-ми канальные платы обслуживания абонентской линии АК8.

Технические характиристики:

Линейный тракт:

Скорость передачи: 528 кбит/с
Линейный код: 2B1Q

Допустимая длина цифровой линии, км:

Диаметр провода, мм	0,4	0,5	0,7	0,9	1,2
При питании МК16В от сети 220В	4,5	6,5	11	15	21
При дистанционном питании МК16В	3,2	5,0	11	15	21

Параметры цифровой линии:

Сопротивление шлейфа при дистанционном питании МК16В: до 900 Ом
Максимальное затухание линии: не более 44дБ на частоте 132 кГц
Напряжение дистанционного питания: ±130В ±5%
Выходной ток дистанционного питания: (55±5) мА

Станционный и абонентский шлейфы (платы АС8 и АК8):

Импеданс: 600 Ом
Входной уровень: 0 дБм
Выходной уровень: -3,5 дБм
Напряжение сигнала вызова платы АК8: 50 В

Питание и потребляемая мощность:

удаленного блока МК16В: от сети 220В или дист. по рабочим парам, мощн. 12 Вт;
станционного блока МК16С: от станционной батареи -36…72В, мощность - 20 Вт

Конструкция:

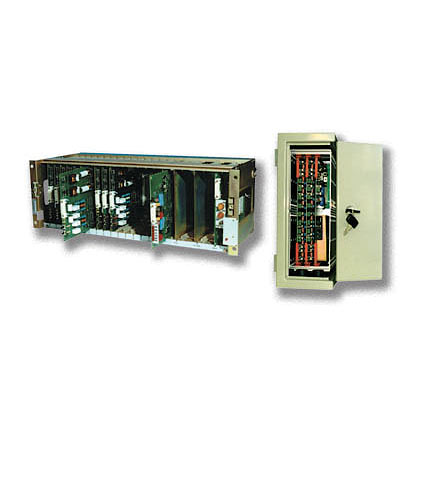

Конструктивно станционный и выносной блоки могут выполняться либо в 19" кассете, либо в навесном шкафу.
В кассету 19" конструктива устанавливается до 6-ти мультиплексоров МК16С (МК16В).

Габаритные размеры:
Кассеты: 482х267х280 мм
Блока: 280х220х60 мм

Рабочие условия эксплуатации:
Температура воздуха для выносного блока: от -5 д
Сертификат: № ОС/1-СП-857

техническая консультация »

заказать оборудование »

ЦЕНЫ УКАЗАНЫ БЕЗ НДС.
СЧЕТ НА ОПЛАТУ ВЫСТАВЛЯЕТСЯ В РУБЛЯХ ПО КУРСУ ЦБ РФ И ДЕЙСТВИТЕЛЕН 5 БАНКОВСКИХ ДНЕЙ.

ЦСП-16

Наименование	Описание	Цена без НДС	Цена с НДС
ЦСП-16М
Блок ЦСП-16С-АС12	организация абонентского выноса на 12 абонентов	15 100,00 руб.	17 818,00 руб.
Блок ЦСП-16С-АС16	организация абонентского выноса на 16 абонентов	17 590,00 руб.	20 756,20 руб.
Блок ЦСП-16С-АС4	организация абонентского выноса на 4 абонента	9 880,00 руб.	11 658,40 руб.
Блок ЦСП-16С-АС8	организация абонентского выноса на 8 абонентов	12 400,00 руб.	14 632,00 руб.
Блок ЦСП-16С-АС8-СВ4	организация абонентского выноса на 8 абонентов и 4-и СЛ между аналоговыми АТС (E&M)	19 870,00 руб.	23 446,60 руб.
Блок ЦСП-16С-АС8-СВ8	организация абонентского выноса на 8 абонентов и 8-и СЛ между аналоговыми АТС (E&M)	27 800,00 руб.	32 804,00 руб.
Блок ЦСП-16С-СВ4	организация 4-х СЛ между аналоговыми АТС (E&M)	17 960,00 руб.	21 192,80 руб.
Блок ЦСП-16С-СВ8	организация 8-и СЛ между аналоговыми АТС (E&M)	19 980,00 руб.	23 576,40 руб.
Блок ЦСП16С-АС4-СВ4	организация абонентского выноса на 4 абонента и 4-и СЛ между аналоговыми АТС (E&M)	17 720,00 руб.	20 909,60 руб.
Блок ЦСП16С-АС4-СВ8	организация абонентского выноса на 4 абонента и 8-и СЛ между аналоговыми АТС (E&M)	23 320,00 руб.	27 517,60 руб.
ЦСП16БК
Блок ЦСП-16С-К-АС12	организация абонентского выноса на 12 абонентов	13 100,00 руб.	15 458,00 руб.
Блок ЦСП-16С-К-АС16	организация абонентского выноса на 16 абонентов	15 590,00 руб.	18 396,20 руб.
Блок ЦСП-16С-К-АС4	организация абонентского выноса на 4 абонента	7 880,00 руб.	9 298,40 руб.
Блок ЦСП-16С-К-АС4-СВ4	организация абонентского выноса на 4 абонента и 4-х СЛ между аналоговыми АТС (E&M)	15 720,00 руб.	18 549,60 руб.
Блок ЦСП-16С-К-АС4-СВ8	организация абонентского выноса на 4 абонента и 8-ми СЛ между аналоговыми АТС (E&M)	21 320,00 руб.	25 157,60 руб.
Блок ЦСП-16С-К-АС8	организация абонентского выноса на 8 абонентов	10 400,00 руб.	12 272,00 руб.
Блок ЦСП-16С-К-АС8-СВ4	организация абонентского выноса на 8 абонентов и 4-х СЛ между аналоговыми АТС (E&M)	17 870,00 руб.	21 086,60 руб.
Блок ЦСП-16С-К-АС8-СВ8	организация абонентского выноса на 8 абонентов и 8-и СЛ между аналоговыми АТС (E&M)	25 800,00 руб.	30 444,00 руб.
Блок ЦСП-16С-К-СВ4	организация 4-х СЛ между аналоговыми АТС (E&M)	13 940,00 руб.	16 449,20 руб.
Блок ЦСП-16С-К-СВ8	организация 8-ми СЛ между аналоговыми АТС (E&M)	17 980,00 руб.	21 216,40 руб.
Кассета ЦСП16К	Конструктив 6U, 19“ для установки до 8-ми блоков ЦСП16С-К(ЦСП16С без корпуса)	6 780,00 руб.	8 000,40 руб.
ЦСП16В
Блок ЦСП-16В-АК12	организация абонентского выноса на 12 абонентов	22 540,00 руб.	26 597,20 руб.
Блок ЦСП-16В-АК16	организация абонентского выноса на 16 абонентов	28 820,00 руб.	34 007,60 руб.
Блок ЦСП-16В-АК4	организация абонентского выноса на 4 абонента	13 040,00 руб.	15 387,20 руб.
Блок ЦСП-16В-АК4-СВ4	организация абонентского выноса на 4 абонента и 4-х СЛ между аналоговыми АТС (E&M)	22 680,00 руб.	26 762,40 руб.
Блок ЦСП-16В-АК4-СВ8	организация абонентского выноса на 4 абонента и 8-ми СЛ между аналоговыми АТС (E&M)	29 530,00 руб.	34 845,40 руб.
Блок ЦСП-16В-АК8	организация абонентского выноса на 8 абонентов	17 470,00 руб.	20 614,60 руб.
Блок ЦСП-16В-АК8-СВ4	организация абонентского выноса на 8 абонентов и 4-х СЛ между аналоговыми АТС (E&M)	26 740,00 руб.	31 553,20 руб.
Блок ЦСП-16В-СВ8	организация 8-и СЛ между аналоговыми АТС (E&M)	24 940,00 руб.	29 429,20 руб.
Регенераторы
Блок РМС-16	Линейный регенератор в герметичном корпусе для малоканального оборудования ЦСП-16М	27 800,00 руб.	32 804,00 руб.
