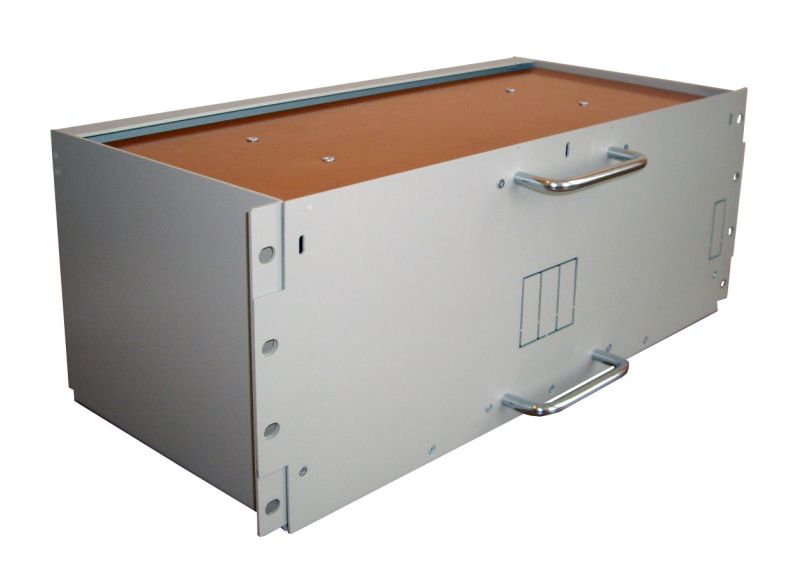

Аккумуляторный блок "ФОРПОСТ" 48(60)В, 4U

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
	Документация скачать

Аккумуляторный блок (АКБЛ) 48В(60)В-4U предназначен для установки и соединения аккумуляторов в батарею, а также непрерывной эксплуатации и защиты аккумуляторных батарей (АКБ) 48В или 60В. В корпусе аккумуляторного блока возможно размещение 4-5 аккумуляторов напряжением 12В, ёмкостью 18Ач и габаритами 182х77х167мм.

АКБЛ 48(60)В-4U комплектуется набором проводников сечением 4 мм² и медных шин для коммутации аккумуляторов.

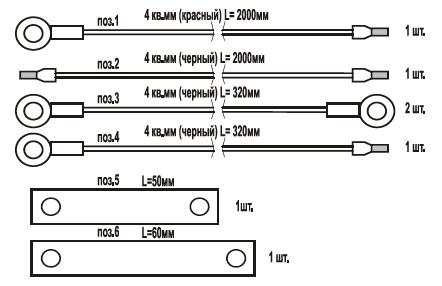

Набор проводников для АКБЛ 48В(60)В-4U

Параметр	Значение
Общие характеристики
Номинальное напряжение постоянного тока	48В или 60В
Максимальный ток	Определяется эксплуатационной документацией АКБ
Номинальный ток автоматического выключателя (в состав поставки не входит)	6……32А
Сопротивление изоляции (при выполненной коммутации аккумуляторов)	не менее 10МОм
Климатические условия эксплуатации
Температура окружающей среды	+5… +500С
Атмосферное давление, не более	60 Кпа (450 мм.рт.ст.)
Относительная влажность при температуре окружающей среды +300С, не более	85%
Предельная температура окружающей среды при хранении и транспортировании	-500С
Масса и габариты
Масса корпуса (без аккумуляторов), не более	7 кг
Габариты	482 х 176 х 213 мм
Комплект поставки
Аккумуляторный блок 48(60)В-4U	1 шт.
Руководство по эксплуатации и паспорт	1 шт.

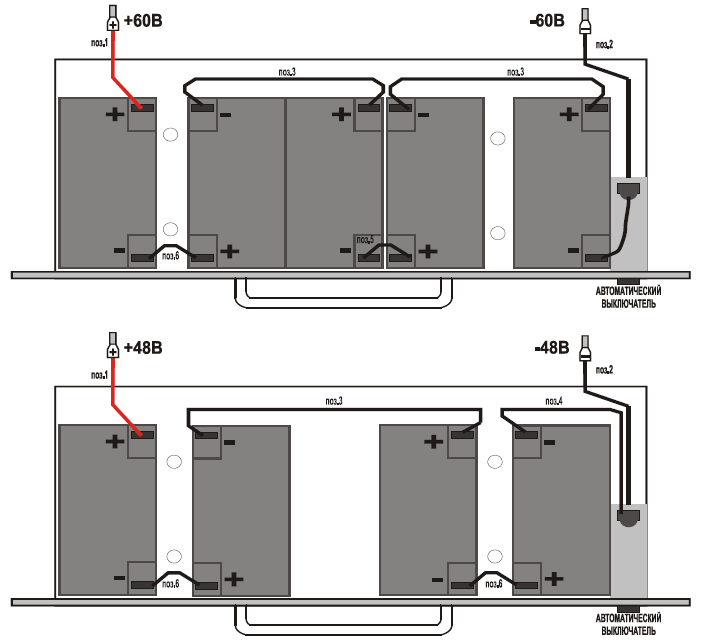

Размещение и коммутация аккумуляторов

Схема соединения

В АКБЛ предусмотрена возможность установки автоматического выключателя (АВ), который используется в качестве защиты аккумуляторов от короткого замыкания на выходе.

Схема подключения АВ в цепь аккумуляторов

При коммутации проводниками сечением 4 мм², номинальный ток устанавливаемого АВ не должен превышать 32А.

При необходимости подключения нагрузки с током потребления более 30А надо соединить аккумуляторы проводниками большего сечения и установить АВ с соответствующим номинальным током.

Гарантийный срок

3 года с момента продажи.
